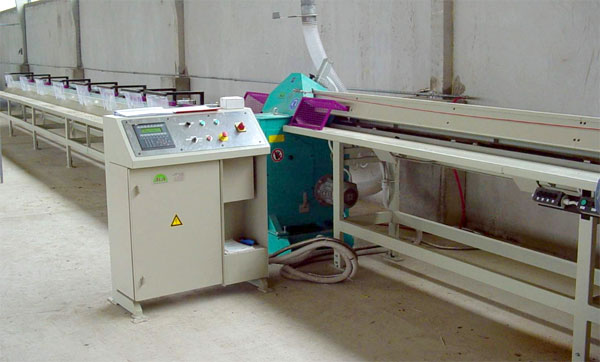

Linijo sestavljajo
naprave in stroj za prečni razrez letev manjših presekov, mehkega ali trdega
lesa s kombinacijo optimiranja in izrezovanja napak in ostalih deformacij na
letvi, ter naprave za sortiranje izkrojenih elementov na avtomatski sortirnici.
Namen linije je najracionalnejše dolžinsko krojenje letev z minimalnim možnim
odpadkom po vnaprej izbranih kriterijih razreza.

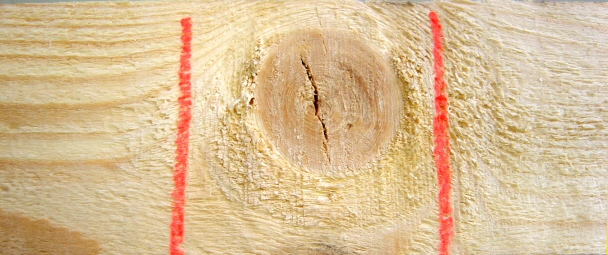

Napake in druge deformacije na letvi, ter kvaliteto letve ali samo dela letve,
se markira s pomočjo krede v obliki črtice pred in za napako, področje kvalitete
pa z eno ali več črticami v predpisanem razmaku med črticami. Ko je označevanje

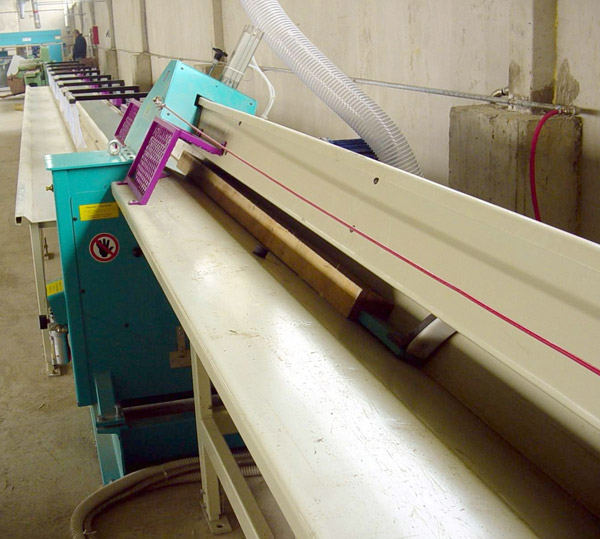

končano se letev vstavi v dozirni del, ter poravna ob vodilo. Doziranje letve v
stoj ee pri ročni izvedbi aktivira preko
gumba za trenutno širino, ali pri avtomatski izvedbi
samodejno preko merilca širine.

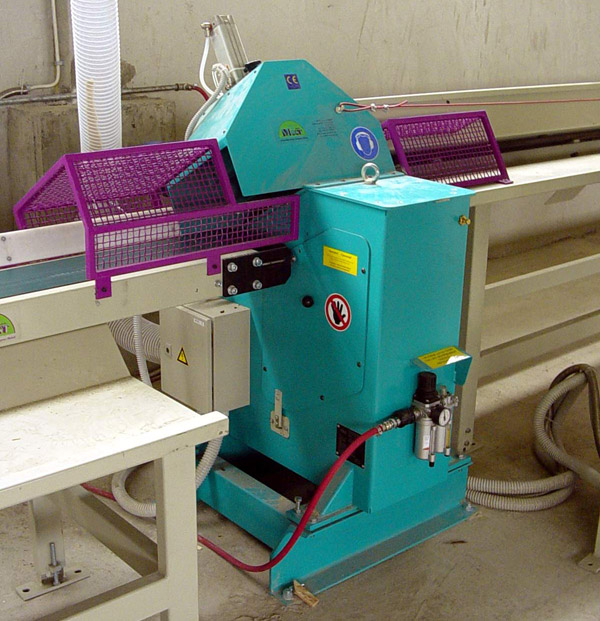

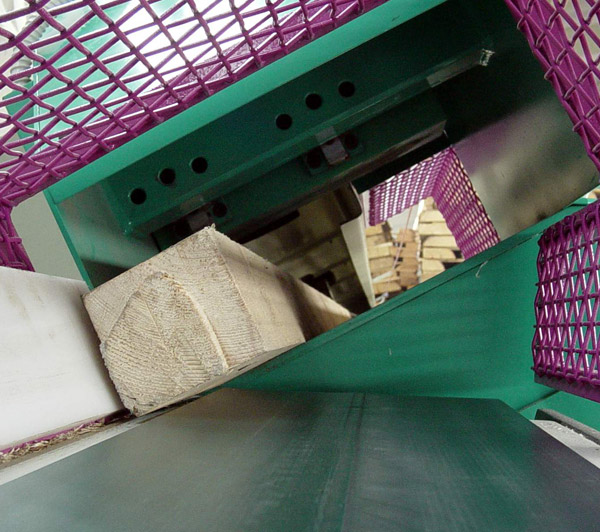

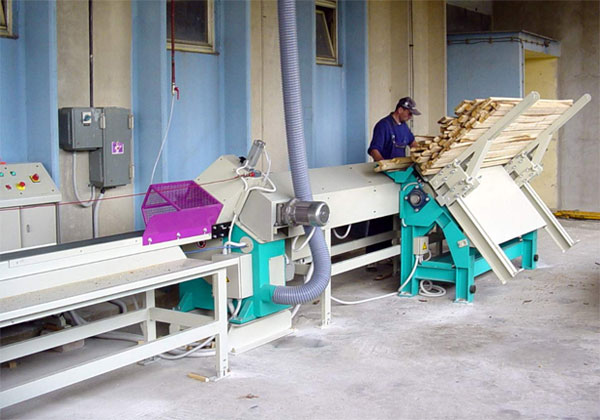

Dozirna roka potiska markirano letev sinhrono na razrez v čelilnik. Stroj jo
razreže v elemente po vnaprej izbranem režimu dela in po podatkih iz
specifikacije dolžin v krojnih listah.
Osnovna izvedba linije

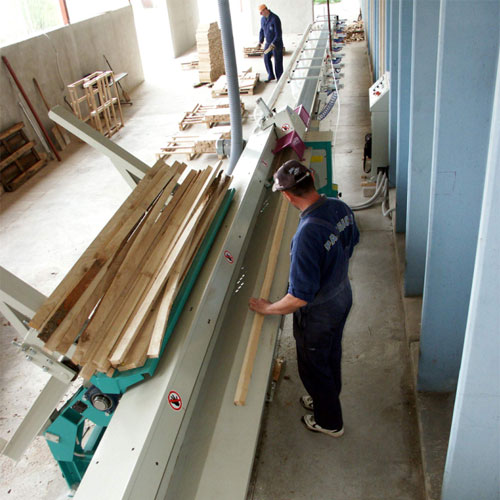

delavec s flourescentno kredo (zariše črtico) označuje napake na letvi in
kvaliteto določena dela letve (zariše 2,3 ali 4 črtice). Označene letve
vstavlja v dozirni del stroja in s pritiskom gumba za ustrezno širino
trenutne letve aktivira start pozicioniranja na čelni raz in dalje glede na
računalniško optimizacijao na razrez.
Avtomatska izvedba linije po posebnem
naročilu, s senzorjem za merjene širine , omogoča delavcu da
po označevanju napak letve samo vstavlja v stroj in aktivira start
pozicioniranja samo pri prvi letvi, oziroma ponovi start, če se je dozirni
del izpraznil.
NASTAVITEV HITROSTI POZICIONIRANJA
( pomembno
pri krojenju mokrega, svežega lesa)
V vsaki krojni listi se za vsako
širino (zaradi teže vhodnega kosa) določi 3 možne hitrosti pozicioniranja
oziroma rezanuja.
Statistika
-
Računalnik vodi kompletno statistiko z vsemi podatki
vhodnih in izhodnih dolžinah v metrih, število izdelanih kosov za posamezne
dolžine elementov v posameznih kvalitetah, zbir vhodnih in izhodnih dolžin, vodi
statistiko izkoristka lesa, statistiko o izkoristku delovnega časa (efektivni
čas), o številu rezov na letev v določenem obdobju, odstotek izkoriščenja
razreza vhodnih letev v končne elemente in drugo.
Izpis statističnih podatkov se izvaja preko vgrajenega mini printerja, PC
povezave v Internet ali Eternet mreži.

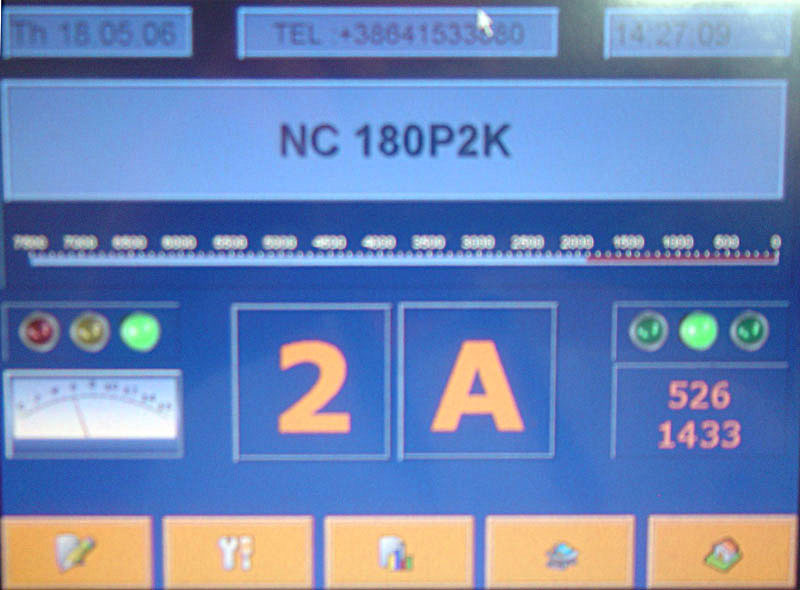

Barvni display na dotik E 1000 6,5" in mini printer je oprema pri
vseh izvedbah.

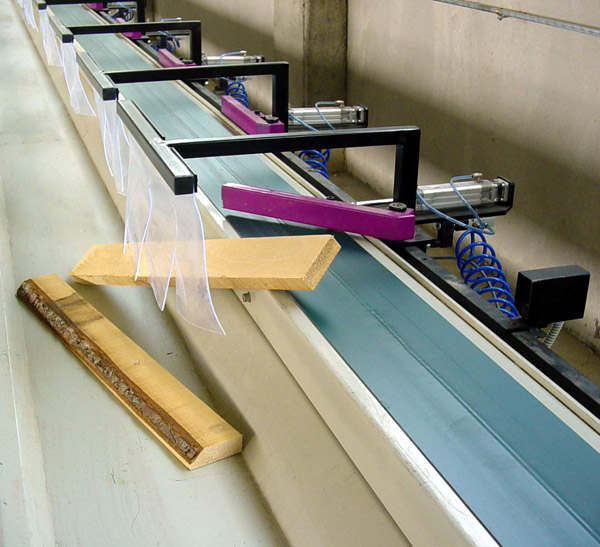

Sortiranje -
avtomatska elektronska sortinica . 12 m, 8 sortirnih mest
Sortirnica je prigrajena neposredno izza čelilnika, namenjena je za naslon
elementov v času razreza, odvoz razrezanih kosov od čelilnika in sortiranje
koristnih dobrih elementov po dolžinah. Izmet koristnih elementov za določene
dolžine v boxe se izvaja s pnevmatskimi izmetalci na zbirni plato, na katerem se
zbira deponija elementov, od kjer jih
delavci zlagajo na različne palete. Vsi
odpadki – neuporabi kosi gredo po trakastem transporterju dalje v zbirno paleto
 Model
MPC NC 180
Stroj je namenjen za razrez letev manjših presekov do širne 180
mmm.
Model
MPC NC 250
Stroj je namenjen za razrez letev ali ozkih desk do širne 250
mmm.
Model
MPC NC 300
Stroj je namenjen za razrez desk do širne 300 mmm.
STANDARDNI
SOFTWARE PROGRAM - REŽIM DELA ZA VSE TRI MODELE VSEBUJE:
I. POPOLNO OPTIMIRANJE Z MINIMALNIM OSTANKOM
Računalnik išče najboljšo možno kombinacijo z minimalnim ostankom
II. VREDNOSTNO OPTIMIRANJE
Krojni listi je dodana vrednost po dolžinah elementov, (npr. prodajna
cena). Računalnik upošteva kombinacijo dolžin, ki dajo
najboljšo končno vrednost.
III. OPTIMIRANJE S PRIORITETNO DOLŽINO
Računalnik išče vedno dolžino po prioriteti iz krojne liste. Pri
tem optimiranju so ostanki lahko večji, vendar najlažje zadostimo
naročilu.
IV. REZANJE PO OZNAKAH-IZREZOVANJE NAPAK
Pri zahtevi izrezovanja napak - brez optimiranja, uporabimo program
rezanja po oznakah.Čelilnik bo desko razrezal točno na določenih
mestih, ne glede na dolžine.
V. REZANJE FIKSNIH DOLŽIN
Deske razrežemo na določene dolžine ne glede na napake v njih. Za to
delo uporabimo program rezanja fiksnih dolžin. Čelilnik bo razrezal
desko na zahtevane dolžine iz krojne liste.
VI. RAZREZ S PREKLAPANJEM KVALITET NA ENI LETVI (DO 4. KVALITETE NA ENI LETVI)
Ta program je posebno uporaben pri rezanju trdih lesov (hrast, bukev ipd.).
V programih I-III je razrez možen v 4.
kvalitetnih razredih (A,B,C,D ) in 4.širinskih razredih
(1,2,3,4). V programih I-III je možno, da se razreže ostanke
kvalitetnega lesa, ki so krajši od iskane dolžine na elemente,
namenjene za dolžinsko spajanje.
 |
